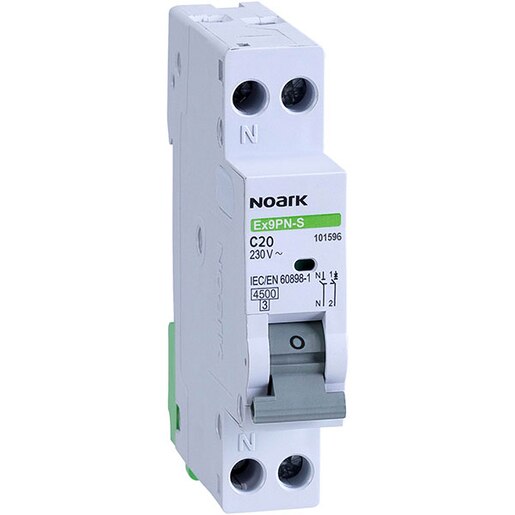

Siguranta automata modulara NOARK 101596, 1P + N, 20A, curba C

Siguranta automata modulara NOARK 101596, 1P + N, 20A, curba C – protectie eficienta si configurare flexibila pentru circuite electrice

Siguranta automata modulara NOARK 101596 este conceputa pentru protejarea circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor, oferind o solutie practica pentru instalatii rezidentiale, comerciale sau tehnice. Modelul face parte din gama Ex9PN si are o configuratie 1P + N, ceea ce permite actionarea simultana a conductorului de faza si a conductorului de nul. Aceasta configuratie contribuie la separarea mai clara a circuitului si poate simplifica operatiunile de verificare, mentenanta sau interventie.

Cu un curent nominal de 20A si curba de declansare C, siguranta este destinata circuitelor dimensionate corespunzator, in care pot aparea varfuri moderate de curent la pornirea anumitor consumatori. Constructia modulara permite integrarea intr-un tablou electric compatibil, alaturi de alte aparate de protectie, comanda sau semnalizare. Compatibilitatea cu o gama variata de accesorii auxiliare transforma acest model intr-o solutie adaptabila atat instalatiilor standard, cat si proiectelor care necesita functii suplimentare.

Protectie impotriva suprasarcinilor si scurtcircuitelor

Rolul principal al sigurantei automate este protejarea circuitului atunci cand curentul electric depaseste limitele admise. O suprasarcina poate aparea atunci cand numarul sau puterea consumatorilor conectati depasesc capacitatea circuitului, provocand incalzirea conductoarelor si solicitarea instalatiei.

In cazul unui scurtcircuit, valoarea curentului poate creste foarte rapid. Siguranta automata este conceputa sa intrerupa alimentarea, limitand efectele defectului asupra cablurilor si echipamentelor conectate. Dupa eliminarea cauzei, aparatul poate fi rearmat manual, fara inlocuirea unui element fuzibil.

Protectia eficienta depinde de alegerea corecta a aparatului. Curentul nominal, curba de declansare, sectiunea conductoarelor si caracteristicile consumatorilor trebuie analizate impreuna, astfel incat siguranta sa reactioneze corespunzator in situatii de defect.

Curent nominal de 20A pentru circuite compatibile

NOARK 101596 are un curent nominal de 20A. Aceasta valoare indica nivelul de curent pentru care aparatul este proiectat sa functioneze in conditii normale, intr-o instalatie dimensionata corespunzator.

Modelul poate fi utilizat pentru circuite care necesita o protectie de 20A, insa selectarea sa nu trebuie realizata doar in functie de puterea aparenta a consumatorilor. Sectiunea cablurilor, metoda de montaj, lungimea traseului, temperatura mediului si conditiile de exploatare influenteaza alegerea protectiei.

Utilizarea unei sigurante cu un curent nominal prea mare fata de capacitatea conductoarelor poate reduce nivelul de protectie al instalatiei. Din acest motiv, compatibilitatea trebuie stabilita de un electrician sau proiectant autorizat, pe baza parametrilor reali ai circuitului.

Configuratie 1P + N pentru actionare simultana

Configuratia 1P + N combina un pol protejat pentru conductorul de faza cu un pol destinat conductorului de nul. La actionarea sigurantei, cele doua conductoare sunt comutate simultan, oferind o separare mai clara a circuitului.

Aceasta solutie poate fi utila in tablourile electrice unde se doreste intreruperea fazei si a nulului printr-un singur aparat. In timpul lucrarilor de verificare sau mentenanta, izolarea simultana contribuie la identificarea si gestionarea mai usoara a circuitului.

Marcajele aparatului trebuie respectate in timpul conectarii, iar conductorul de nul trebuie instalat in terminalul indicat. Conexiunile realizate incorect pot afecta functionarea si siguranta ansamblului.

Curba de declansare C pentru sarcini cu pornire moderata

Siguranta are curba de declansare C, utilizata frecvent in instalatiile electrice generale. Aceasta caracteristica permite aparatului sa tolereze pentru un timp foarte scurt anumite varfuri de curent care pot aparea la pornirea consumatorilor.

Curba C poate fi potrivita pentru circuite care alimenteaza echipamente cu curenti moderati de pornire, in functie de caracteristicile instalatiei. Selectarea corecta trebuie sa tina cont de tipul sarcinii si de conditiile in care aparatul trebuie sa declanseze.

O curba aleasa necorespunzator poate provoca declansari nedorite sau poate intarzia interventia in anumite situatii. Verificarea tehnica este necesara pentru obtinerea unei protectii corelate cu reteaua si consumatorii conectati.

Compatibilitate cu accesorii auxiliare

Mini-intreruptoarele automate din gama Ex9PN pot fi combinate cu diferite accesorii pentru extinderea functionalitatii. Contactele auxiliare de pozitie pot transmite informatii despre starea aparatului, indicand daca siguranta este conectata sau deconectata.

Contactele de semnalizare a declansarii pot indica interventia aparatului in urma unei probleme electrice. Aceasta functie poate fi utila in tablouri tehnice, sisteme de monitorizare sau instalatii in care identificarea rapida a unui circuit declansat este importanta.

Gama permite si utilizarea bobinelor de declansare, a bobinelor de minima tensiune sau a bobinelor pentru declansare la supratensiune. Aceste accesorii pot permite deconectarea controlata sau integrarea sigurantei in sisteme mai complexe de automatizare si protectie.

Pot fi utilizate pana la trei unitati de contacte auxiliare si/sau de semnalizare a declansarii, impreuna cu pana la doua unitati pentru bobine. Configuratia finala trebuie realizata exclusiv cu accesorii compatibile cu gama Ex9PN.

Format modular pentru integrare in tablou

Constructia modulara permite montarea sigurantei intr-un tablou electric compatibil. Formatul compact ajuta la organizarea aparatelor si la utilizarea eficienta a spatiului disponibil.

Siguranta poate fi instalata alaturi de alte dispozitive modulare, precum protectii diferentiale, relee, contactoare sau aparate de monitorizare. Organizarea corecta a tabloului faciliteaza identificarea circuitelor si simplifica interventiile ulterioare.

Etichetarea fiecarei sigurante este recomandata pentru identificarea rapida a circuitului protejat. O configuratie clara reduce timpul necesar verificarilor si limiteaza riscul actionarii accidentale a unui circuit gresit.

Clasa de protectie IP20

Modelul are clasa de protectie IP20. Aceasta clasificare indica protectie impotriva accesului accidental cu degetul la anumite componente periculoase, dar nu ofera protectie impotriva patrunderii apei.

Siguranta trebuie montata intr-un tablou electric inchis, amplasat intr-un spatiu corespunzator. Produsul nu trebuie instalat expus in exterior, in zone umede sau in locuri in care poate intra in contact direct cu lichide.

Gradul final de protectie al instalatiei depinde de carcasa tabloului. In spatii cu praf, umiditate sau conditii dificile trebuie aleasa o incinta cu un nivel de protectie adecvat mediului.

Instalare si utilizare in conditii de siguranta

Montarea, conectarea sau inlocuirea sigurantei trebuie realizate de personal autorizat, numai dupa intreruperea alimentarii electrice. Lucrul in interiorul tabloului presupune riscuri importante si necesita instrumente, cunostinte si proceduri adecvate.

Conductoarele trebuie introduse corect in terminale si fixate ferm. O conexiune slabita poate provoca incalzire locala, functionare instabila sau deteriorarea componentelor.

Dupa o declansare automata, cauza trebuie identificata inainte de rearmare. Repornirea repetata fara verificare poate ascunde o suprasarcina, un scurtcircuit sau o defectiune a unui consumator.

Caracteristici principale

• Siguranta automata modulara, destinata protectiei circuitelor electrice compatibile;
• Configuratie 1P + N, pentru actionarea fazei si conductorului de nul;
• Curent nominal de 20A, potrivit circuitelor dimensionate corespunzator;
• Curba de declansare C, adaptata varfurilor moderate de curent la pornire;
• Protectie la suprasarcina, pentru limitarea supraincalzirii conductoarelor;
• Protectie la scurtcircuit, pentru intreruperea curentilor periculosi;
• Format modular, conceput pentru integrarea in tablouri electrice compatibile;
• Parte din gama NOARK Ex9PN, cu posibilitati flexibile de configurare;
• Compatibila cu contacte auxiliare pentru indicarea pozitiei aparatului;
• Compatibila cu contacte pentru semnalizarea declansarii in caz de defect;
• Permite utilizarea bobinelor de declansare pentru comanda de la distanta;
• Compatibila cu bobine de minima tensiune sau declansare la supratensiune;
• Permite pana la trei unitati auxiliare de contact sau semnalizare;
• Permite instalarea a pana la doua unitati de bobine compatibile;
• Clasa de protectie IP20, recomandata pentru montaj in tablou inchis.

Protectie adaptabila pentru instalatii electrice diverse

NOARK 101596 poate fi integrata in instalatii rezidentiale, comerciale sau tehnice, atunci cand parametrii sai corespund proiectului electric. Curentul nominal de 20A si curba C o fac potrivita pentru anumite circuite cu sarcini moderate, insa utilizarea trebuie confirmata prin dimensionare si verificare de specialitate.

Configuratia 1P + N contribuie la separarea clara a circuitului, iar constructia modulara permite organizarea eficienta a tabloului. Compatibilitatea cu accesorii auxiliare ofera posibilitatea extinderii functiilor de semnalizare, monitorizare si declansare.

O alegere flexibila pentru un tablou bine organizat

Prin combinarea protectiei la suprasarcina si scurtcircuit cu posibilitatea integrarii unor accesorii suplimentare, siguranta automata NOARK 101596 poate raspunde cerintelor unor instalatii simple sau complexe. Formatul compact si clasa IP20 sunt potrivite pentru montarea intr-un tablou electric inchis si adaptat mediului de utilizare.

Alege siguranta automata modulara NOARK 101596 pentru circuitele care necesita configuratie 1P + N, curent nominal de 20A si curba de declansare C. Selectarea si instalarea trebuie realizate de un specialist autorizat, pentru obtinerea unei protectii eficiente si a unei functionari sigure pe termen lung.
