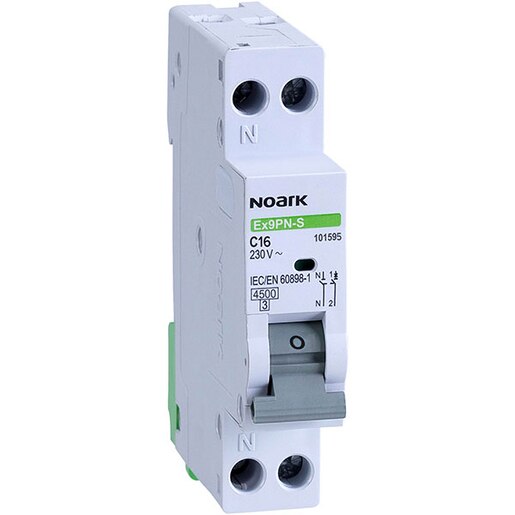

Siguranta automata modulara NOARK 101595, 1P + N, 16A, curba C

Siguranta automata modulara NOARK 101595, 1P + N, 16A, curba C – protectie eficienta si configurare flexibila pentru instalatii electrice

Siguranta automata modulara NOARK 101595 este conceputa pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor, fiind potrivita pentru utilizare in instalatii rezidentiale, comerciale sau tehnice. Modelul face parte din gama Ex9PN si are o configuratie 1P + N, ceea ce permite actionarea simultana a conductorului de faza si a conductorului de nul. Aceasta caracteristica contribuie la separarea clara a circuitului si la cresterea nivelului de control in timpul operatiunilor de verificare, interventie sau mentenanta.

Cu un curent nominal de 16A si curba de declansare C, siguranta poate fi utilizata in circuite dimensionate corespunzator, inclusiv in aplicatii in care consumatorii pot genera varfuri moderate de curent la pornire. Formatul modular faciliteaza instalarea intr-un tablou electric compatibil, iar posibilitatea de combinare cu mai multe accesorii auxiliare permite extinderea functiilor de monitorizare, semnalizare si comanda. Clasa de protectie IP20 indica utilizarea in interiorul unui tablou sau al unei carcase adecvate.

Protectie pentru circuite electrice de 16A

Curentul nominal de 16A reprezinta una dintre caracteristicile esentiale ale acestui model. Siguranta este proiectata sa functioneze in conditii normale pe circuite dimensionate pentru aceasta valoare, intervenind atunci cand curentul depaseste limitele admise sau cand apare un scurtcircuit.

Protectia la suprasarcina ajuta la prevenirea incalzirii excesive a conductoarelor, care poate duce la deteriorarea izolatiei sau la aparitia unor defectiuni mai grave. In acelasi timp, protectia la scurtcircuit permite intreruperea rapida a alimentarii atunci cand apare un curent periculos.

Alegerea unei sigurante de 16A trebuie realizata in functie de sectiunea cablurilor, tipul consumatorilor, lungimea circuitului si conditiile de instalare. Modelul poate fi potrivit pentru circuite de prize sau alte aplicatii compatibile, insa dimensionarea corecta trebuie stabilita de un electrician sau proiectant autorizat.

Configuratie 1P + N pentru separarea circuitului

Configuratia 1P + N combina un pol protejat pentru conductorul de faza cu un pol destinat conductorului de nul. Cele doua conductoare sunt actionate simultan, ceea ce permite izolarea mai clara a circuitului in momentul deconectarii.

Aceasta solutie este utila in tablourile electrice in care se doreste intreruperea atat a fazei, cat si a nulului printr-un singur aparat. In timpul lucrarilor de verificare sau mentenanta, separarea simultana poate simplifica identificarea si izolarea circuitului.

Formatul compact al aparatului permite integrarea intr-un tablou modular fara ocuparea unui spatiu excesiv. Marcajele vizibile ajuta la identificarea conductorului de nul si a pozitiei de functionare, contribuind la realizarea unei instalatii ordonate.

Curba de declansare C pentru varfuri moderate de curent

NOARK 101595 are curba de declansare C, utilizata frecvent in instalatii generale. Aceasta curba permite tolerarea unor varfuri moderate de curent care pot aparea la pornirea anumitor consumatori, fara declansarea imediata a aparatului.

Caracteristica poate fi utila pentru circuite care alimenteaza echipamente cu motoare mici, surse de alimentare, corpuri de iluminat sau alte aparate care genereaza temporar un curent mai ridicat la pornire. Totusi, alegerea curbei trebuie corelata cu parametrii reali ai instalatiei.

O curba nepotrivita poate provoca declansari repetate sau poate reduce eficienta protectiei. Din acest motiv, verificarea impedantei buclei de defect, a tipului de sarcina si a capacitatii de rupere trebuie realizata in cadrul proiectarii sau al instalarii.

Gama Ex9PN si compatibilitate cu accesorii

Mini-intreruptoarele automate Ex9PN pot fi combinate cu o gama larga de accesorii auxiliare. Aceasta compatibilitate permite adaptarea aparatului la instalatii simple sau la sisteme mai complexe, in care este necesara monitorizarea starii ori declansarea de la distanta.

Contactele auxiliare de pozitie pot transmite informatii despre starea aparatului, indicand daca siguranta este conectata sau deconectata. Contactele pentru semnalizarea declansarii pot oferi informatii despre interventia aparatului in urma unui defect.

Bobinele de declansare pot fi utilizate pentru deconectarea controlata de la distanta, in timp ce bobinele de minima tensiune sau de declansare la supratensiune pot extinde functiile de protectie si automatizare. Aceste accesorii pot fi utile in cladiri comerciale, instalatii tehnice, sisteme de automatizare sau tablouri cu cerinte speciale.

Conform informatiilor disponibile, pot fi utilizate pana la trei unitati de contacte auxiliare si/sau de semnalizare a declansarii, plus doua unitati destinate bobinelor. Aceasta flexibilitate permite configurarea aparatului in functie de cerintele proiectului.

Format modular pentru montare in tablou

Siguranta are o constructie modulara, fiind destinata montarii intr-un tablou electric compatibil. Formatul compact faciliteaza gruparea mai multor aparate de protectie si comanda intr-o configuratie organizata.

Montajul modular permite extinderea sau modificarea ulterioara a tabloului, in limita spatiului disponibil si a compatibilitatii componentelor. Aparatul poate fi integrat alaturi de protectii diferentiale, contactoare, relee, dispozitive de monitorizare sau alte sigurante modulare.

Etichetarea circuitului este recomandata pentru identificarea rapida a functiei aparatului. Intr-un tablou bine organizat, fiecare siguranta trebuie asociata unui circuit clar definit, ceea ce simplifica interventiile si verificarile periodice.

Clasa de protectie IP20

NOARK 101595 are clasa de protectie IP20. Aceasta clasificare indica protectie impotriva accesului accidental cu degetul la anumite componente periculoase si impotriva patrunderii corpurilor solide de dimensiuni mai mari.

Produsul nu este protejat impotriva apei, motiv pentru care trebuie instalat intr-un tablou sau intr-o carcasa adecvata mediului de utilizare. Nu este destinat montajului expus in exterior, in spatii umede sau in zone unde poate intra in contact direct cu lichide.

Gradul final de protectie al ansamblului depinde de carcasa tabloului electric. In spatii cu praf, umiditate sau conditii speciale trebuie utilizata o incinta cu un grad de protectie corespunzator.

Utilizare responsabila si verificare dupa declansare

Siguranta poate fi actionata manual pentru conectarea sau deconectarea circuitului. In cazul unei declansari automate, cauza trebuie identificata inainte de rearmarea aparatului.

Declansarea poate fi provocata de o suprasarcina, de un scurtcircuit sau de o problema aparuta la unul dintre consumatori. Rearmarea repetata fara verificare poate ascunde un defect important si poate creste riscul de deteriorare a instalatiei.

Daca siguranta declanseaza frecvent, circuitul trebuie inspectat de un electrician autorizat. Acesta poate verifica sarcina conectata, starea cablurilor, strangerea terminalelor si compatibilitatea protectiei cu instalatia existenta.

Instalare realizata de personal calificat

Montarea si conectarea sigurantei trebuie realizate numai de personal autorizat, cu alimentarea electrica oprita. Lucrul in interiorul unui tablou electric implica riscuri grave si necesita cunostinte tehnice, instrumente adecvate si respectarea normelor aplicabile.

Conductoarele trebuie introduse corect in terminale si fixate la cuplul recomandat. O conexiune slabita poate produce incalzire, pierderi de energie sau deteriorarea componentelor.

Dupa montaj trebuie verificate pozitia aparatului, corectitudinea conexiunilor si functionarea mecanismului. Instalatia trebuie testata inainte de punerea in functiune permanenta.

Caracteristici principale

• Siguranta automata modulara, destinata protectiei circuitelor electrice compatibile;
• Configuratie 1P + N, pentru actionarea fazei si conductorului de nul;
• Curent nominal de 16A, potrivit circuitelor dimensionate corespunzator;
• Curba de declansare C, adaptata sarcinilor cu varfuri moderate de pornire;
• Protectie la suprasarcina, pentru limitarea supraincalzirii conductoarelor;
• Protectie la scurtcircuit, pentru intreruperea rapida a curentilor periculosi;
• Format modular, conceput pentru montarea in tablouri electrice compatibile;
• Parte din gama NOARK Ex9PN, cu posibilitati extinse de configurare;
• Compatibila cu contacte auxiliare pentru indicarea pozitiei aparatului;
• Compatibila cu contacte pentru semnalizarea declansarii in caz de defect;
• Permite integrarea bobinelor de declansare pentru comanda de la distanta;
• Compatibila cu bobine de minima tensiune si declansare la supratensiune;
• Permite pana la trei unitati auxiliare de contact sau semnalizare;
• Permite adaugarea a pana la doua unitati de bobine compatibile;
• Clasa de protectie IP20, pentru instalare intr-un tablou electric inchis.

Protectie practica pentru instalatii rezidentiale si comerciale

Siguranta automata NOARK 101595 poate fi utilizata in locuinte, birouri, spatii comerciale sau instalatii tehnice, cu conditia ca parametrii circuitului sa corespunda caracteristicilor sale. Curentul nominal de 16A si curba C o transforma intr-o solutie potrivita pentru numeroase aplicatii generale, insa alegerea trebuie confirmata prin verificari tehnice.

Configuratia 1P + N contribuie la separarea circuitului, iar formatul modular faciliteaza organizarea tabloului. Posibilitatea de a adauga accesorii auxiliare permite extinderea functiilor, de la simpla semnalizare pana la comanda de la distanta sau protectie suplimentara.

O alegere flexibila pentru un tablou bine organizat

Prin combinarea protectiei la suprasarcina si scurtcircuit cu posibilitatea utilizarii accesoriilor auxiliare, NOARK 101595 poate raspunde atat cerintelor unei instalatii standard, cat si nevoilor unui sistem mai complex. Constructia modulara permite integrarea eficienta, iar clasa IP20 este potrivita pentru utilizarea intr-o carcasa de tablou corespunzatoare.

Alege siguranta automata modulara NOARK 101595 pentru circuitele care necesita configuratie 1P + N, curent nominal de 16A si curba de declansare C. Selectarea, montarea si verificarea trebuie realizate de un specialist autorizat, pentru obtinerea unei protectii eficiente si a unei functionari sigure pe termen lung.
